Lirik lagu "Acid Rain"

Our day has come
It's drawn in the sky
So don't shed a tear now
Be thankful for the time

Life wouldn't be so precious dear if there never was an end

Children still play in the garden
Dance as the sun slips away

We stand on the edge now
We've come so far
Through all the dust it becomes clear
You will always be my heart

There's no death, no end of time when I'm facing it with you

Children still play in the garden
Dance as the sun slips away
Not even stars last forever
Cleanse us Acid rain

Stand near to me
Don't look, be brave
Over the blackened moon
I'll carry you away
Through the planets we fly

Children still play in the garden
Dance as the sun slips away
Not even stars last forever
Cleanse us Acid rain

Send us home
Send us home
Send us home
Send us home.

Lirik lagu "Planets"

Godless - meteoric war,
Anger – our existence nevermore.
You awoke the giants who were dormant in the sky,
Comets raining death from a fiery eye.

[Chorus:]
Mother of all, your time is coming,
One with eternity.
When planets collide,
Planets collide.

Damage – galaxy destruct,
Endless - celestial orbit corrupt.
You will be forgotten like the others lost in time,
Dead civilization left behind.

[Chorus]

Take heed, the violent march is closing in,
You can't defeat them on your own.
Weapons are loaded for the final stand,
And they're all aimed at you from heaven!

Planets collide.
Planets collide.
Planets collide.
Planets collide.

You will be forgotten like the others lost in time,
Dead civilization left behind.

[Chorus]

Lirik lagu "Coming Home"

I've been away,
Searching for a reason,
Another purpose to find.
I've sailed the seas,
Fought my many demons,
I've looked to gods in the skies.

I've stood in hell,
Where many had to suffer,
I stared the devil in the eyes.
Walked many roads to witness ancient idols,
And found the great gates of fire.

Had many storms question my conviction,
Gave armies reason to rise.
The hangman's searching for bones he can borrow,
While I escaped in the night,
Fight or flight.

[Chorus:]
Live again,
All roads end,
I'll be coming home.
Tend your light,
'Cause on this night,
I'll be coming home.

Escaped the hail of calculated mortars,
Then drank the blood of a king.
The desert rain has washed away direction,
Had angels looking after me,
So it seems.

[Chorus]

Live again,
All roads end,
I'll be coming home.
Tend your light,
'Cause on this night,
I'll be coming home.

[Guitar solo]

My story ends not far from where it started,
My weary limbs have grown old.
I've seen the world through the eyes of a nomad,
Home is where the heart is I've been told,
So I go.

[Chorus]

Live again,
All roads end,
I'll be coming home.
Tend your light,
Cause on this night,
I'll be coming home.

I'm coming home
I'm coming home
I'm coming home
I'm coming home
[Guitar fades out]

Lirik lagu "Heretic"

As they search for blood,
All eyes descend on one.
Honest man in chains,
But that don't matter anyway.
My judgement day.

[Chorus:]
My flesh will feed the demon,
No trial, no case for reason.
I've been chosen to pay with my life.
Mad men define what mad is,
Turning witches and saints to ashes.
Rising masses marching to find,
Heretic blood.

Impose your will on me,
'Til fire sets me free.
The flames of hell burn bright,
My fate decided by their lies.
Final demise.

[Chorus]

Please don't leave me,
Please don't leave me like this.
I've walked a fragile line and I've fallen down,
Please don't leave me.

Lirik lagu "Crimson Day"

Dark years, brought endless rain,
Out in the cold I lost my way.
But storms won't last, they clear the air,
For something new.
The sun came out and brought you through.
A lifetime full of words to say,
A hope that time will slow the passing day.

I've been wrong times over,
And I've been shamed with no words to find.
But if the sun will rise, bring us tomorrow,
Walk with me, crimson day.

Don't speak, no use for words
Lie in my arms, sleep secure.
I wonder what you're dreaming of, lands rare and far,
A timeless flight to reach the stars.
A lifetime full of words to say,
A hope that time will slow the passing day.

I've been wrong times over,
And I've been shamed, with no words to find.
But if the sun will rise, bring us tomorrow,
Walk with me, crimson day.

I've come so far to meet you here,
To share this life with one I hold so dear.
And I won't speak but what is true,
The world outside created just for you,
It's for you, for you.

I've been wrong times over,
And I've been shamed with no words to find.
But if the sun will rise, bring us tomorrow,
Walk with me crimson day.

Lirik lagu "Requiem"

[Latin chants:]
Prodigia comploratus
Silens, oro
Regnet exitium.
[English translation:
"Wonders mourning
Silent, I pray
Reign destruction."]

Days of warning
Night brings mourning
My prayers wordless
Heaven is burning down

I walk stricken
Pitch-black vision
Oh One, save me
Caress my weary eyes

Darkest Lord
Your mercy shall I gain
Strike the match
Engulf the earth in flames, in flames, in flames, in flames

Nature quaking
Prophets aching
I kneel faithful
Damnation cracks the sky

My heart fiction
Superstition
Your grace deathless
Give life to my last breath

Darkest Lord
Your mercy shall I gain
Strike the match
Engulf the earth in flames, in flames, in flames, in flames

Grant them eternal rest, oh Lord
Embrace them into your army of undead
Strike with vengeance those who oppose your will
And lay waste to all those who shall be sent before you
Walk with them and shield them from the blinding light of servitude
And devastate your enemies as they die by your hand.
Amen

[Latin chants:]
Prodigia comploratus
Silens, oro
Regnet exitium.
[English translation:
"Wonders mourning
Silent, I pray
Reign destruction."]

Rise from ashes
Violent clashes
My soul, vacant
Cleanse me of all this sin

I stand guilty
I bleed filthy
Born of fire
Savor this final hour

Darkest Lord
Your mercy shall I gain
Strike the match
Engulf the earth in flames, in flames, in flames, in flames

Lirik lagu "This Means War"

Hide my face again, harbor in the shadows
Feel this weight of sin hammering away
Die - with the guilt of a thousand AWOL soldiers
Die - watch the scythe usher me astray

I can't go on this way
Not as I am today
The ugly side of me is strong

Take aim, a loaded gun.
Pull back on all who run.
A coward's truth inside the wrong.

This means war
This means war
This means war

Lash your tongue of bane
Carry me to nowhere
Mental holocaust
Battle never ends
Lie! Mask the pain
Of a child who's forsaken
Lie! To myself
Praise the new regime

I left me long ago
Reasons you'll never know
No one to miss me when I'm gone
With no more words to say
No argument to stay.
Another post I don't belong

This means war
This means war
This means war
This means war
This means war

No home to call my own
No finding someone new
No one to break the fall
No one to see me through
No name to carry on
No promise for today
No one to hear the call
No tattered flag to raise

Walk the razor's edge
Cut into the madness
Question all you trust
Buy into the fear
I see the man ripping at my soul now
I, I know the man
I know him all too well

There's nothing here for free
Lost who I want to be
My serpent blood can strike so cold
On any given day
I'll take it all away
Another thought I can't control

This means war
This means war
This means war
This means war
This means war

Lirik lagu "Doing Time"

The lives of some men
If walls could talk to spill the lies
We'd see the world through devil's eyes

I maintain an addiction,
Been known to take it too high
I got an itch with a loaded hair trigger
And a one-way ticket to fly

When there's no writing on the wall,
I see the lifeless devils start to crawl
And I don't need no lessons,
After all,
Everybody's doin' their time.

Caught your eye in the corner,
Don't you look at me wrong
Fucked up and thrown into the gutter gotta fix what don't belong

I see the writing on the wall,
I see the lifeless devils start to crawl
And I don't need no lessons,
After all,
Everybody's doin' their time.

That's just the price to play
So tell me what you like,
Gotta hand on the kerosene match tonight, right...

Had enough of opinions,
I got enough on my mind
Sell your soul for approval and a dollar
Got a pretty little body to grind

I see your number on the wall,
I see the lifeless devils start to crawl
I don't need no lessons,
Watch the fall
You lost my attention,
After all
Everybody's doin' their time.

Lirik lagu "Hail To The King"

Watch your tongue or have it cut from your head
Save your life by keeping whispers unsaid
Children roam the streets, now orphans of war
Bodies hanging in the streets to adore

Royal flames will carve a path in chaos,
Bringing daylight to the night
Death is riding into town with armor,
They've come to take all your rights

Hail to the king, hail to the one
Kneel to the crown, stand in the sun
Hail to the king

Hail!
Hail!
Hail!
The King...

Blood is spilt while holding keys to the throne
Born again, but it's too late to atone
No mercy from the edge of the blade
Dare escape and learn the price to be paid

Let the water flow with shades of red now
Arrows black out all the light (light)
Death is riding into town with armor,
They've come to grant you your rights

Hail to the king, hail to the one
Kneel to the crown, stand in the sun
Hail to the king

Hail!
Hail!
Hail!
The King...

[Solo]

There's a taste of fear (hail, hail, hail)
When the henchmen call (hail, hail, hail)
Iron fist to tame the land (hail, hail, hail)
Iron fist to claim it all

Hail to the king, hail to the one
Kneel to the crown, stand in the sun

Hail to the king, hail to the one
Kneel to the crown, stand in the sun
Hail to the king!

Hail!
Hail!
Hail!

Lirik lagu "Shepherd Of Fire"

Let's take a moment and break the ice
So my intentions are known
See I have pity in watching you suffer
I know the feeling of being damned alone
I've got a storybook of my own

Don't you see I am your pride,
Agent of wealth,
Bearer of needs? (And you know it's right)
I am your war
Arming the strong
Aiding the weak
Know me by name
Shepherd of fire

Well I can promise you paradise
No need to serve on your knees
And when you're lost in the darkest of hours
Take a moment and tell me who you see
Won't tell you who not to be

Now you know I am your pride,
Agent of wealth,
Bearer of needs. (And you know it's right)
I am your war
Arming the strong
Aiding the weak
Know me by name
Shepherd of fire

Disciple of the cross and champion in the suffering
Immerse yourself into the kingdom of redemption
Harden your mind through the chains of the divine
Make way for the shepherd of fire

Through the ages of time
I've been known for my hate
But I'm a dealer of simple choices
For me it's never too late

I am your pride,
Agent of wealth,
Bearer of needs. (And you know it's right)
I am your war
Arming the strong
Aiding the weak

I am your wrath.
I am your guilt.
I am your lust. (And you know it's right)
I am your law.
I am your star.
I am your trust.

Know me by name
Shepherd of fire

Membuat Mobile Amplifier Untuk Handphone

Rangkaian Mobile Amplifier Untuk Handphone

Amplifier mini yang telah saya buat dalam proyek sebelumnya, yaitu proyek amplifier atma-1 yaitu ampli kecil dengan menggunakan catu daya dari listrik dan amplifier atma-2 menggunakan catu daya dari USB yang biasanya di aplikasikan untuk ampli laptop atau PC.

Kita lanjut sekarang, membuat sendiri amplifier untuk handphone atau smartphone kita. Proyek DIY audio yang ini saya kasih nama Amplifier atma-3. Yaitu membuat amplifier mini yang mudah dibawa ke mana-mana dan masuk dalam saku kita. Sangat cocok untuk disambungkan ke HP atau MP3 player.


Rangkaian dasarnya masih sama dengan Amplifier atma-1 dan atma-2. Karena proyek Amplifier atma-3 ini dikhususkan agar bisa di gunakan di mana-mana maka kita tinggal modifiasi bagian catu daya. Dimana sebelumnya digunakan catu daya dari listrik atau USB yang kurang mobile, maka pada atma-3 ini catu daya diganti dengan battery agar ampli bisa dibawa kemana saja.

Ada tiga pilihan battery yang bisa anda gunakan untuk proyek Amplifier atma-3 ini, yaitu menggunakan battery jenis AA atau jenis A dua buah yang di susun seri, maka akan menghasilkan catu daya dua kali 1,5 volt, yaitu 3 volt yang sudah cukup untuk menyuplai mini amplifier dengan basis IC TDA2822 ini.

Alternatif lain, anda bisa menggunakan single battery 9 volt. bettery ini agak susah di temukan di toko-toko kecil. Tapi mudah didapat di mal, pasti ada.

Alternatif yang ke-3 adalah dengan menggunakan battery HP. Pilihlah battery yang sama dengan battery handphone anda. Dengan demikian sekaligus anda bisa charge battery amplifier ini menggunakan charger HP anda.

LED Flasher dengan 1 buah Transistor

LED Flasher 1 transistor

Rangkaian LED Flasher ini dibuat dengan menggunakan 1 buah transistor dengan tipe sebarang (TUN=transistor universal NPN) jenis NPN,  misalnya C828, FCS9013 dan lain-lain.Untuk LED nya salah satu harus menggunakan Flashing LED dan yang berada pada sisi kolektor , menggunakan LED biasa. Selamat mencoba berekspeimen dengan rangkaian LED Flasher semoga berhasil dan bermanfaat.

Pemancar FM menggunakan Tuner

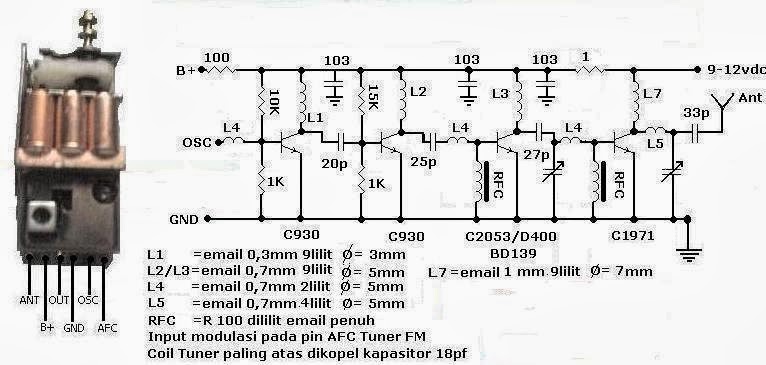

Pemancar FM dengan tuner

Pemancar FM ini menggunakan tuner FM sebagai osilatornya, cara pemasangannya untuk input audio dimasukkan lewat AFC dan output osilator dari OSC menuju ke penguat RF (RF power) di L4. Untuk pengaturan frekuensi di adjust lewat trimmer condensator yang ada di tuner blok tersebut agar frekuensinya berada pada frekuensi 88 MHz-108 MHz.

Daya output dari pemancar FM ini bisa sampai 10 W, tetentunya juga harus diperhatikan antenanya yang matching  dengan pemancar FM nya.

Selamat bereksperimen :)

Skema Rangkaian Pengusir Hama Tikus

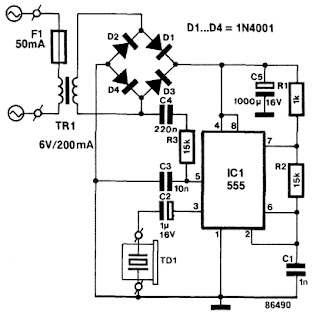

Skema rangkaian Pengusir Tikus

Skema Rangkaian Pengusir Hama Tikus  ini menggunakan IC timer 555 dengan konfigurasi komponen yang menghasilkan frekuensi 20 kHz-40 kHz yang merupakan suara ultrasonic dengan sweep 50 Hz, perlu diketahui bahwa frekuensi ultrasonic pada frekuensi tersebut di atas tidak disukai oleh tikus,sehingga diharapkan tikus akan tidak kerasan tinggal di rumah kita.

Gambar PCB Rangkaian Pengusir Tikus

Note : untuk TD1 bisa menggunakan transducer ultrasonic atau bisa juga menggunakan piezo tweeter

Preamp. Mic. 1 Transistor

Rangkaian preamp mic 1 transistor ini cukup bagus dipakai untuk mic dinamic maupun mic kondensor, untuk transistor Q1 bisa dipakai transistor jenis TUN misalnya : C829, FCS9013,   BC107, BC108, C828 dan sebagainya. Untuk pemakaian dengan mic condensor maka pada input harus diberi tegangan untuk mengaktifkan mic condensor sedangkan untuk mic dynamic bisa langsung dihubungkan ke input.

Rangkaian Preamp Mic

Preamp Mic

Rangkaian preamp  mic ini menggunakan dua buah transistor atau dua tingkat penguatan, untuk transistornya bisa anda ganti dengan tipe yang sejenis atau TUN (transistor Universal NPN) seperti misalnya BC109, BC108 atau C828,C829 dan sebagainya. Terus apabila mau menggunakan mic condenser pada titik input harus diberi tegangan

Inverter 12 VDC Ke 240 VAC

Inverter 12V ke 240V

Sirkuit Inverter ini akan menghasilkan 240V di 50Hz. Daya (Watt) akan tergantung pada driver transistor dan trafo.

Pengganda Tegangan (Voltage Multiplier)

Voltage Multiplier

Sirkuit ini menghasilkan tegangan sangat tinggi dan  harus hati-hati  untuk mencegah mendapatkan kejutan listrik tegangan tinggi. Transformator dapat menghasilkan lebih dari 1.000 v dan multiplier 8-tahap dapat memproduksi hingga 20.000 v. Untuk transformator (trafo) dapat digunakan trafo output OT-240

Software untuk membuat PCB dan Schematic

Software untuk membuat PCB

dan Schematic ini sebetulnya ada bermacam-macam tapi untuk kali ini saya akan membahas tentang sotware yang satu ini yaitu Diptrace. Software ini ada yang berbayar dan ada yang freeware, untuk yang freeware hanya bisa digunakan sampai 300 pin . Ini berarti PCB yang kita buat agak kecil atau maksimal 300 lubang titik penyoldean atau pad atau kalo pake IC ...ya 300 pin .
Oke untuk yang ingin download silakan klik di link di bawah ini. Dan semoga bermanfaat terima kasih
Silahkan download di sini

Radio Penerima FM Stereo (Tuner FM Stereo)

Skema Radio FM Tuner Stereo

Radio penerima FM Stereo ini menggunakan tuner blok (FM Tuner) dan dua buah IC yang berfungsi sebagai berikut IC LA1260 sebagai penguat IF dan detektor sedangkan untuk IC LA3361 sebagai stereo dekoder. Untuk menghasilkan suara stereo Radio Penerima FM Stereo ini masih diperlukan penguat atau power amplifier stereo. Anda bisa menggunakan 2 buah power amplifier dengan IC TDA2003

Automatic Emergency Light (Lampu Emergensi)

Lampu Emergensi

Automatic Emergency Light (Lampu Emergensi)

, adalah lampu otomatis akan bisa menyala sendiri bila listrik PLN dirumah terjadi pemadaman, sumber dayanya disini adalah menggunakan baterai kering 4,5 Volt atau 6 Volt. Cara pemakaiannya adalah dengan menghubungkan ke jala listrik  di rumah melalui stop kontak. Sehingga bila tidak terjadi pemadaman listrik maka fungsi rangkaian ini adalah untuk men charger baterai.

Power Amplifier OCL 100 Watt Cocok Untuk Luar Ruang atau Subwoofer

Rangkaian Power Amplifier OCL 100 Watt 2SC5200

Setelah kemarin saya menyajikan beberapa rangkaian amplifier kecil yang cocok untuk home audio sistem, kali ini saja tampilkan proyek DIY audio amplifier dengan power output yang besar, menghasilkan daya 100 watt pada beban speaker 8 ohm, atau 200 watt bila dibebani speaker dengan impedansi 4 ohm. Jadi bila kemarin kita merakit audio untuk rumahan, maka kali ini masuk ke merakit amplifier untuk kebutuhan public address atau pro audio.


Untuk DIYer pemula tidak saya sarankan merakit amplifier. Tapi bila anda sudah sukses merakit amplifier TIP2955-TIP3055 yang saya sajikan sebelumnya, maka anda sudah siap untuk merakit amplifier ini. Amplifier ini masih dalam kateogori mudah dirakit, karena tidak ada pengaturan arus bias, tinggal pasang komponen, langsung bisa di uji coba. Perhatikan juga cara menata kabel dan grounding-nya sesuai dengan artikel saya sebelumnya, agar tidak terjadi cacat suara dan dengung.

PCB dan Layout Komponen Power Amplifier 100 Watt

Untuk transistor output-nya anda bisa menggunakan Toshiba 2SC5200 atau yang sangat populer disekitar kita Sanken 2SC2922, kedua transistor ini memang dikhusukan untuk amplifier berdaya besar, sehingga bisa di supply dengan voltase yang cukup tinggi. Tentunya bila anda menggunakan transistor yang asli +/- 32 volt atau lebih, tapi jika anda kurang yakin bahwa transistor anda asli maka sebaiknya jangan di beri catu daya yang terlalu tinggi pakai saja dulu +/-15 volt. Karena transistor palsu tidak memiliki ketahan terhadap catu daya tinggi.

Karena PCB dan layout komponen sudah saya buatkan, maka anda tinggal menjiplak saja dan mencetak-nya pada PCB board. Bila anda kesulitan membuat PCB-nya kami menyediakan yang sudah jadi untuk anda. Proyek ini saya sediakan hanya untuk keperluan pribadi atau pendidikan. Apabila anda ingin memperbanyak untuk tujuan komersial harap meminta ijin tertulis dari kami sebagai pemengang hak cipta.

Rangkaian Power Amplifier TEA2025B dengan PCB Layout

Rangkaian Power Amplifier TEA2025B mini audiophiles DIY audio

Chip TEA2025B adalah sistem sirkuit terpadu keping IC, dengan kualitas nada yang terdengar manis, kinerja yang sangat baik, operasi yang handal, mudah untuk dirakit karena hanya membutuhkan komponen eksternal yang lebih sedikit. Oleh karena itu amplifier mini TEA2025B sangat populer dikalangan audiophiles yang suka membuat proyek DIY audio yang praktis.

IC power amplifier TEA2025B membutuhkan pasokan tegangan dari 2,2 Volt hingga 16,8 volt untuk bekerja dengan baik serta beradaptasi dengan rentang yang sangat luas dari tegangan listrik, arus searah. Bila tegangan listrik meningkat, maka output daya juga akan meningkat, Oleh karena itu perhatikan langkah-langkah pendinginan IC dengan baik bila kita menggunakan tegagangan catu daya 9 volt atau lebih.

Power Amplifier TEA2025B dengan PCB Layout

Saat power amplifier menggunakan tegangan catudaya sebesar 12 volt akan menghasilkan daya  sebesar 2 watt perkanal. Pada mode amplifier stereo dengan 2x 2 watt cukup efektif dapat output dapat memenuhi berbagai aplikasi! Sedang bila kita mengunakan mode bridge maka daya IC power amplifier TEA2025B akan mendekati 5 watt. Pin 1 pada IC TEA2025B di khususkan untuk bekerja pada mode bridge.

Amplifier mini TEA2025B ini juga mampu bekerja dengan baik menggunakn catudaya dua baterai, atau menggunakan catu daya dari colokan USB. Meskipun kecil dan imut, power amplifier ini memiliki fungsi yang serbaguna dan bisa menggunakn berbagai sumber catu daya, baterai, USB, adaptor maupun menggunakan trafo yang terhubung langsung dengan rangkaian power amplifier TEA2025B.

Apex BA1200 Amplifier 1000 Watt dengan Rangkaian Sederhana dan Mudah Dirakit

Apex BA1200 Amplifier 1000 Watt dengan Rangkaian Sederhana dan Mudah Dirakit

Mr. Mile Slavkovic cukup banyak menghasil karya-karya amplifier untuk PA atau outdoor yang menjadi sangat populer dikalangan DIY audio. Yang sudah sangat populer adalah APEX seri B500 dan H900. Kali ini dia menampilkan power amplifier kelas AB dengan daya besar 1000 watt dengan rangkain yang lebih simple. Sederhana dan mirip rangkain power ampli OCL yang sudah sering kita rakit dan banyak beredar di pasaran.


Power Amplifier APEX BA1200 ini tergolong cukup mudah dirakit. Dengan PSU diatas 100 volt disarankan menggunakan transistor daya seri MJL21195 MJL21196 sepuluh pasang. Tapi bila trasistor ini sulit didapatkan maka kita masih bisa menggunakan 2SC5200 2SA1943 yang cukup populer digunakan pada power amplifier sekarang, tentunya dengan menurunkan sedikit tegangan catu daya nya. Mengunakan 10 pasang MJL21195 MJL21196 menghasilkan 1200 watt. Sedang bila menggunakan 10 pasang 2SC5200 2SA1943 menghasilkan 1000 watt, maka yg pakai toshiba manjadi seri Apex BA1000.

Mengenai power ampli APEX BA1200 dan BA1000 ini selengkapnya dibahas di forum DIYaudio.com sub Solid States.

Untuk anda yang masih ragu-ragu merakit BA1200 sebaiknya coba dulu versi low powernya yaitu APEX BA100. Karena sesungguhnya BA-1200 ini adalah seri high power-nya BA100.

Jadi Apex BA1200 bisa menjadi pilihan amplifier 1000 watt untuk anda selain Blazer, B500, H900 dan OCL 150 watt modif.

Membuat Kotak Subwoofer Untuk Mobil Kecil Ala Pioneer UD-SW100D

Kotak Subwoofer Untuk Mobil Kecil Pioneer UD-SW100D (Foto: sonicelectronix.com)

City car atau mobil kecil biasanya memilki sistem audio standar yang minimalis juga. Untuk meningkatkan kualitas audio mungkin bisa kita upgrade menggunakan sistem audio mobil yang lebih besar agar lebih powerful. Sayang dengan cara ini anda akan mengeluarkan biasaya yang cukup mahal, dan rasanya terlalu berlebihan bila mobil kecil sound system-nya di upgrade semuanya. Pemborosan dana.


Ada cara mudah dan murah untuk meningkatkan kualitas audio sistem pada mobil city car anda, yaitu dengan menambahkan subwoofer, agar sistem audio mobil menjadi lebih hidup dan bertenaga. Untuk itu anda bisa membeli kotak subwoofer Pioneer UD-SW100D di SonicElectronix.com atau bila mau sedikit kreatif maka anda bisa membuat kotak subwoofer sendiri.

Pioneer UD-SW100D Subwoofer Box Detail (Foto: sonicelectronix.com)

Kita bisa mengambil ide dari model Pioneer UD-SW100D, kotak subwoofer untuk mobil kecil ini menggunakan dasar kotak speaker tertutup rapat, yang di pasang woofer 10 inchi sudah cukup bertenaga didalam ruang city car. Dimensi atau ukuran kotak subwoofer-nya 45x30x15 cm (panjang x lebar x tinggi). Untuk nenentukan diameter lubang subwoofer sebaiknya anda membeli/menyediakan wooofer 10 inchi yang akan di pasang, karena masing-masing merk subwoofer mungkin mempunyai sedikit perbedaan cara penempatnnya pada box/kotak subwoofer.

Subwoofer ini menggunakan single driver model down-firing enclosure sehingga sangat mudah pemasangannya. Dengan melihat detail kotak subwoofer di atas saya yakin anda bisa dengan mudah membuatnya sediri.

PCB dan Kit Integrated Gainclone LM3886 LM3875 LM3876 dan LM2876

Foto jalur PCB layout LM3875 LM3886 Stereo BTL

Ternyata banyak sekali pemula DIY audio yang menghendaki amplifier berkualitas dan mudah dirakit. Jadi saya telah menyiapkan kit dan PCB ampli yang sangat mudah dirakit bahkan oleh orang awam yang belum mengerti seluk beluk DIY audio.


Kemarin saya sudah memperkenalkan kit dan PCB BTL/bridge integrated menggunakan IC LM1875. Amplifier rakitan kecil ini kualitasnya bagus sekali. Banyak yang kecanduan mengoprek gainclone LM1875 ini. Namun karena daya yang dikeluarkan relatif kecil, maka banyak yang minta kepada saya untuk membuat kit / PCB gainclone dengan daya yang lebih besar menggunakan IC LM3886 LM3875 LM3876 dan LM2876.

PCB dan Kit Integrated Gainclone LM3886 LM3875 LM3876 dan LM2876 Layout Atas

Yang versi single kanal kemarin sudah banyak yang ambil PCB dan kit nya. Sekarang saya menyediakan yang integrated stereo, dua kanal kiri kanan lengkap dengan power supply dalam satu PCB. Ya... memang banyak yang minta amplifier yang praktis dengan rangkain yang sederhana sekaligus kulitasnya bagus. memuaskan. Jernih, bisa menghasilkan reproduksi suara yang natural dan detail.

Bila anda tertarik dengan kit ini saya sudah menyediakan lengkap dengan volume control dan colokan input RCA. Lengkap dengan pendingin L dengan tebal 3mm sampai 5mm. Jadi anda tinggal menyambungkan ke trafo aja dan anda sudah bisa menikmati musik dengan amplifier ralitan yang berkualitas.

Jika Kit LM1875 di Bridge/BTL menghasilakan 50 watt perkanal maka seri LM3886 LM3875 LM3876 dan LM2876 akan menghasilkan lebih dari 100 watt perkanal.

Membuat Mobile Amplifier Untuk Handphone

Rangkaian Mobile Amplifier Untuk Handphone

Amplifier mini yang telah saya buat dalam proyek sebelumnya, yaitu proyek amplifier atma-1 yaitu ampli kecil dengan menggunakan catu daya dari listrik dan amplifier atma-2 menggunakan catu daya dari USB yang biasanya di aplikasikan untuk ampli laptop atau PC.

Kita lanjut sekarang, membuat sendiri amplifier untuk handphone atau smartphone kita. Proyek DIY audio yang ini saya kasih nama Amplifier atma-3. Yaitu membuat amplifier mini yang mudah dibawa ke mana-mana dan masuk dalam saku kita. Sangat cocok untuk disambungkan ke HP atau MP3 player.


Rangkaian dasarnya masih sama dengan Amplifier atma-1 dan atma-2. Karena proyek Amplifier atma-3 ini dikhususkan agar bisa di gunakan di mana-mana maka kita tinggal modifiasi bagian catu daya. Dimana sebelumnya digunakan catu daya dari listrik atau USB yang kurang mobile, maka pada atma-3 ini catu daya diganti dengan battery agar ampli bisa dibawa kemana saja.

Ada tiga pilihan battery yang bisa anda gunakan untuk proyek Amplifier atma-3 ini, yaitu menggunakan battery jenis AA atau jenis A dua buah yang di susun seri, maka akan menghasilkan catu daya dua kali 1,5 volt, yaitu 3 volt yang sudah cukup untuk menyuplai mini amplifier dengan basis IC TDA2822 ini.

Alternatif lain, anda bisa menggunakan single battery 9 volt. bettery ini agak susah di temukan di toko-toko kecil. Tapi mudah didapat di mal, pasti ada.

Alternatif yang ke-3 adalah dengan menggunakan battery HP. Pilihlah battery yang sama dengan battery handphone anda. Dengan demikian sekaligus anda bisa charge battery amplifier ini menggunakan charger HP anda.

DIY USB Amplifier untuk Laptop atau PC

Rangkaian USB Amplifier untuk Laptop atau PC berbasis IC TDA2822

Saya masih bereksperimen menggunakan IC TDA2822. Kali ini saya membuat USB amplifier untuk laptop, karena suara yang di hasilkan oleh laptop Asus saya rasanya kurang layak untuk memutar musik berkualitas hifi.

Bila dilihat dari spesifikasi laptop yang saya beli waktu pameran kemarin, audionya sudah kelas Altec lansing. Sayang suaranya belum seperti yang saya harapkan. Alhasil saya nekat membuat USB amplifier sendiri. Alasanya sederhana, agar saya bisa menikmati musik dengan suara yang berkualitas dimanapun saya berada. Catudaya-nya tinggal ambil dari USB yang tersedia pada laptop.
Rangkaian dasar USB amplifier yang saya rakit ini masih menggunakan skema dan PCB yang telah saya buat sebelumnya. Bila anda ingin melihat rangkaian dasar dan PCB-nya silakan baca dulu DIY audio proyek saya yang saya beri nama Atma-1.

Selanjutnya saya ambil kabel USB extention.

Merakit Integrate Power Amplifier TDA2822 Sederhana

Kit integrated power amplifier TDA2822

Setelah meluangkan waktu kerja, akhirnya saya bisa menulis hasil saya membuat power amplifier kecil yang mudah dan praktis dibawa kemana-mana. DIY audio saya ini akan saya kasih nama ATMA-1 yaitu sebuah power amplifier dengan basis IC TDA2822.


Untuk lebih detailnya silakan lihat rangkaian circuit diagram integrated power amplifier TDA2822 yang saya desain berdasarkan datasheet TDA2822 dari ST electronics

Rangkain mini integrated amplifier ini sudah dilengkapi dengan loudness

Sekaligus saya telah membuat layout PCB-nya dengan berdasarkan prinsip star-grounding yang telah saya bahas sebelumnya, untuk mendaptkan amplifier mini dengan kualitas suara terbaik yang bebas dari noise, hum, dan cacat audio yang sangat mungkin terjadi bila kita membuat layout PCB sembarangan.

PCB layout amplifier TDA2822 menggunakan filosofi star-grounding untuk memaksimalkan audio-quality

Hasilnya bagaimana? Mini amplififier ini ternyata memiliki kualitas yang cukup baik. Rupanya benar-benar kecil-kecil cabe rawit. Dengan desain layout PCB yang saya rancang seperti yang dapat anda lihat di atas. Kualitasnya suara yang dihasilkan cukup jerih, bebas dari hum dan noise saat saya coba menggunakan input dari laptop.

Ternyata layout PCB amplifier dengan menggunakan filosofi star-ground benar-benar bermanfaat untuk menghindari distorsi suara. Hindari looping-grounding dan usahakan star-grounding.

Saya mencoba menikmati "Wonderful Tonight" suaranya Eric Clapton benar-benar terasa jernih. Suara bass dan trebble direspon cukup baik. Saya memakai file MP3 320kbps.

Oh ya... bila anda tidak mendapatkan IC TDA2822 maka bisa menggantinya dengan KA2209 dari Samsung electronics.

Star Grounding Layout PCB Menghilangkan Hum, Dengung, Distorsi dan Cacat Audio

Rangkaian dasar star grounding layout power amplifier. Gambar-1

Hal yang kritis pada saat kita merakit power amplifier atau membuat integrated amplifier adalah masalah grounding atau pengaturan penempatan ground. Bila anda belum mengenal benar cara penempatan dan pengaturan ground maka amplifier yang anda rakit akan mendengung alias menimbulkan hum, menghasilkan distorsi suara atau cacat audio. jadi komponen audio elektronik yang berkualitas bagus bahkan yang kelas high-end sekalipun aka sia-sia apabila sistem grounding anda salah.

Star grounding setelah di aplikasikan pada layout pcb. Gambar-2

Kali ini kita akan membahas tetang perencanaan grounding pada layout PCB untuk power amplifier. Pada gambar diatas telah saya buatkan rangkaian power amplifier atau circuit diagram dasar ampli. Dimana terdiri dari bagian blok input untuk memasukkan sumber audio, rangkaian penguat amplifier, dan terakhir rangkaian output audio siap masuk ke speaker.

Untuk menghubungkan rangkaian input ke power amplifier dan bagian output audio ke sistem speaker, maka anda harus mengerti sistim grounding yang baik. Anda tidak bisa menggunakan jalur atau kabel ground secara sembarangan.

Sekarang mari kita lihat gambar-1 tentang perencanaan layout PCB power amplifier dengan sistem star grounding yang baik. Dimana star-grounding yang dianjurkan untuk mengatasi atau menghilangkan hum, dengung, distorsi suara, atau cacat audio. Disini ada star grounding dengan lapisan jalur PCB yang tebal meliputi tujuan ke terminal speaker, capasitor coupling output audio, dan power bank capasitor power supply. Sedang jalur grounding input audio menggunakan tembaga tipis. Sebagai misal, jalur star grounding yang tebal menggunakan lebar 4 mili meter, maka jalur grounding input audio bisa menggunakan cukup 1 mili meter saja.

Silakan anda mencoba untuk merancang layout PCB power amplifier dengan jalur star grounding yang benar agar kita mendaptkan kualitas audio amplifier yang baik, jernih tanpa hum dan tidak ada kolorasi suara. Pada gambar-2 ditunjukkan aplikasi star grounding pada layout PCB audio yang telah jadi.

Pada tulisan-tulisan berikutnya kita juga akan mengupas star grounding menggunakan kabel, star grounding antar modul perangkat audio dan star grounding untuk integrated amplifier yang terdiri dari beberapa komponen PCB modular.

Dasar-Dasar Audio Elektronika

Menjamurnya teknologi elektronik gadget sekarang ini tidak lepas dari perkembangan elektronika dasar. Sekitar tahun 1940-an Walter Houser Brattain bersama John Bardeen dan William Shockley meletakkan dasar untuk Penemuan transistor.

Transistor adalah komponen eletronik aktif yang telah mengubah dunia. Pada awalnya komponen eletronik aktif tersebut hanya bisa dilakukan oleh komponen tabung hampa udara yang membutuhkan ruang yang besar dan catu daya listrik tegangan tinggi yang besar pula.

Dengan di temukannya transistor, semua komponen dan peralatan elektronik bisa di buat lebih kecil, bahkan dalam ukuran mikro. Sedang chip elektronik dan prosesor komputer yang kita gunakan sekarang ini sudah menggunakan teknologi nano. Untuk menambah wawasan kita tentang teknologi nano ini, kita bisa membaca Sejarah teknologi nano di link tersebut.

Namun di blog saya ini hanya akan membahas teknologi elektronika untuk sistem audio, baik yang menggunakan teknologi tabung hampa, transistor maupun chip atau yang sering disebut dengan IC audio

Kit 2.1 Sistem Yang Jernih dan Mantap

Sering kali kita sulit menentukan pilihan amplifier yang cocok untuk di rumah atau di kamar kita. Sebetulnya memilih amplifier rumah cukup sederhana. Pertama harus menghasilkan suara yang jernih. Tidak ada dengung atau hum tapi memampu menghasilkan nada bass yang mantap.

Harus mampu juga menhasilkan nada tinggi atau treble yang bersih. Cring cring cring atau cis cis cis.... nada terdengar renyah dan merdu tidak dempet dan tidak berlebihan. Meskipun trebel nya bagus, saat tidak ada sinyal audio yang masuk suara harus jernih bersih. Silent. Tidak ada suara ngeses.


Selain itu nada bass dan treble harus tetap bisa di nikmati dengan baik walaupun pada posisi volume suara kecil maupun pada saat volume maksimal. maka pilihan yang pas murah meriah adalah dengan menggunakan amplifier 2.1 system.

Berikut ini adalah  beberapa pilihan kit 2.1 sistem yang tersedia di DIYaudioku.

Kit 2.1 sistem TDA2030

1. Kit 2.1 sistem TDA2030

• Menggunakan IC TDA2030
• Daya 3x 15watt
• Kontrol: Subwoofer/Bass Treble Volume Satelit
• Untuk speaker maksimal 5 inchi
• Dioda bridge 3 amper
• Elco PSU 2x 4700uF/16v
• Sudah lengkap dengan kabel-kabel, pendingin-L dan input RCA
• Tinggal colok ke trafo CT 2 amper 9volt CT
• Harga Rp. 105.000,-

Kit 2.1 system TDA2050

2. Kit 2.1 sistem TDA2050

• Menggunakan IC TDA2050
• Daya 3x 25watt
• Kontrol: Subwoofer/Bass Treble Volume Satelit
• Untuk speaker 5 - 8 inchi
• Dioda bridge 8 amper
• Elco PSU 2x 6800uF/25v
• Sudah lengkap dengan kabel-kabel, pendingin-L dan input RCA
• Tinggal colok ke trafo CT 5 amper 12volt CT
• Harga Rp. 155.000,-

Kit 2.1 system TDA7294 TDA2050 LM1875

3. Kit 2.1 sistem dengan subwoofer TDA7294 dan satelit TDA2050

• Menggunakan IC TDA7294 dan TDA2050
• Daya subwoofer 50watt dan satelit 2x 25watt
• Kontrol: Subwoofer/Bass Treble Volume Satelit
• Untuk speaker hingga 10 inchi
• Dioda bridge 25 amper
• Elco PSU 2x 10.000uF/50v
• Sudah lengkap dengan kabel-kabel, pendingin-L dan input RCA
• Tinggal colok ke trafo CT 5 atau 10 amper 15volt CT
• Harga Rp. 185.000,- untuk komponen standar. Rp. 215.000,- untuk komponen audio grade
• Ada pilihan dengan satelit menggunakan IC LM1875 dengan harga yang lebih mahal

4. Selain itu ada juga pilihan 2.1 sistem bagian pre-amp saja. Sehingga anda bisa menggunakan power amplifer yang lain.

• Kontrol: Subwoofer/Bass Treble Volume Satelit
• Dioda bridge 1.5 amper
• Sudah lengkap dengan kabel-kabel, pendingin-L dan input RCA
• Tinggal colok ke trafo CT 1 amper 15volt CT
• Harga Rp. 65.000,-

Semua kit sudah dilengkapi dengan LED power indikator.

Kit ini cocok untuk amplifier rumah atau kamar. Cocok juga untuk anda yang membutuhkan PC / laptop speaker dan mengutamakan kualitas suara. Beberapa teman juga mengunakan untuk mengganti mesin PC speaker yang mati/ rusak. Tak perlu repot service, langsung diganti kit ini.

Perbandingan Kualitas LM1875, TDA2050 dan TDA2030 untuk Amplifier Terbaik

LM1875 dan TDA2050 Gainclone Simple, Murah Dirakit dan Kualitas Audio-nya Sangat Bagus

Sedianya hari ini saya ingin menulis artikel tentang simetrik atau balance amplifier yang menjadi favorite saya karena kualitas audio-nya sangat bagus dengan daya yang cukup besar, tapi karena gambar rangkaian-nya belum selesai maka kali ini saya buat artikel tentang perbandingan kualitas amplifier rakitan yang saat ini cukup populer bagi para audiophile dan DIY audio mania, yaitu amplifier kecil yang berbasis IC LM1875, TDA2050 dan TDA2030.

Perbandingan LM1875, TDA2050 dan TDA2030

Amplifier Gainclone rakitan yang paling populer saat ini memang masih dipegang LM3886 dan LM3875. Mungkin karena daya yang dihasilkan lebih besar dari versi LM1875 dan TDA2050. Namun bila anda lebih mementingkan kualitas audio maka LM1875 nampaknya lebih bagus. Coba simak perbandingan spesifikasi IC LM1875, TDA2050 dan TDA2030 pada tabel diatas.

Jelas sekali LM1875 unggul pada range supply voltage, dimana IC ini bisa di catu sampai +/- 25 volt dengan max +/- 30 volt dengan distorsi THD yang sangat rendah 0,015 jadi akan menghasilkan amplifier dengan suara yang sanagt jernih, bening dengan daya sekitar 20 sampai 30 watt.Selain itu pada data sheet LM1875 disebutkan "fast slew rate and a wide power bandwidth" yang akan mereproduksi suara dengan gesit. Jadi menurut saya LM1875 sangat direkomendasikan bila anda ingin membuat amplifier untuk kamar dan berkualitas bagus, chip amp terbaik yang saya temukan saat ini. LM1875 gainclone rakitan om CRT ini bisa jadi referensi anda. Saya adalah pengagum karya-karya DIY audio om CRT.

Selain LM1875, IC TDA2050 tampaknya juga tak bisa diremehkan kualitasnya. Di forum-forum DIY audio IC TDA2050 banyak mendapatkan tempat di hati para penggemar amplifier rakitan berkualitas. Lihat pada tabel perbandingan di atas IC TDA2050 unggul pada output daya yang tinggi mampu menghasilkan sampai 32 watt lebih tinggi daripada LM1875. Selain itu distorsi-nya juga sangat rendah. Jadi bila anda kesulitan mendapatkan IC LM1875 maka TDA2050 adalah pilihan terbaik untuk amplifier rakitan anda. Gainclone TDA2050 dari DIYaudioproject bisa menjadi referensi anda.

Untuk TDA2030 hanya untuk merakit amplifier yang mudah dan murah saja, karena dari semua spesifikasi TDA2030 kalah dibanding LM1875 dan TDA2050. Namun IC TDA2030 sangat populer sehingga sangat mudah didapat.

Rangkaian Subwoofer untuk Mobil

PCB Layout Rangkaian Subwoofer untuk Mobil dengan Catudaya 12 Vol

Banyak sekali yang menanyakan kepada saya tentang rangkaian subwoofer mobil. Pada dasarnya mobil hanya memiliki catu daya dari aki sebesar 12 volt. Sedang filter subwoofer / low pass filter (LPF) biasanya menggunakan IC op-amp yang harus mendapatkan power supply simetris. Maka harus dibuatkan rangkain semu dari 12 volt menjadi catudaya simetris, untuk memberi daya pada rangkain filter maupun power amp untuk subwoofer.


Pada rangkain subwoofer untuk mobil yang saya sediakan disini menggunakan IC op-amp TL074/ TL084 sebagai basis low pass filter nya. Sedang bagian power amplifiernya menggunakan IC TDA2030 atau TDA2040/TDA2050. Jadi rangkaian subwoofer ini hanya menghasilkan daya sebesar 12 watt untuk TDA2030 dan sekitar 20 watt sampai 30 watt untuk yang menggunakan IC TDA2040/ TDA2050.

Daya yang dihasilkan subwoofer ini memang kecil. Tidak disarankan bagi anda yang menyulai SPL (Sound Pressure Level), namun sudah cukup baik untuk mereka yang menyukai SQ (Sound Quality). Jadi pilihan kembali kepada anda. Bila anda menyukai SPL maka lebih baik anda membeli power amp yang sudah jadi dan bisa menggunakan rangkain LPF ini.

Sedang anda yang menyukai SQ, saya rasa rangkain ini sudah cukup untuk mengangkat nada rendah yang tak bisa di reproduksi oleh sound system standar di mobil anda.

Dengan menambahkan subwoofer di mobil maka anda tak perlu lagi memutar volume suara keras-keras untuk mendapat bass. Dengan cara ini maka anda bisa menikmati musik 3D (Tiga Dimensi) dan tidak melelahkan telinga.

Bila dengan satu IC TDA dirasa belum cukup nendang maka anda bisa ambil BTL atau parallel IC TDA2040/ TDA2050.

Jadi anda punya tiga pilihan:
- Ambil LPF / filternya saja untuk mereka yang suka SPL (PCB-nya Rp. 15.000,-)
- Pakai standar LPF/ filter sekaligus power amplifier (PCB-nya Rp. 20.000,-)
- Pakai standar dengan power amp BTL/ parallel untuk yang ingin SQ dan lebih bertenaga (PCB-nya Rp. 30.000,-)

Untuk box atau kotak subwoofer nya telah banyak saya ulas sebelum nya. Silakan pilih sendiri, ada 6th Order Ripol, model Pioneer, atau jenis 4th order.

Oh ya... power subwoofer diatas idela untuk mendorong woofer antara 6 hingga 8 inchi.

Rangkaian Astabil Multivibrator

Komponen utama rangkaian ini adalah IC 555 (timer). R1 dan C1 adalah komponen yang berperan sebagai pembentuk frekuensi gelombang persegi yang dihasilkan oleh rangkaian astabil.

Bentuk persamaannya :
Dibawah ini adalah rangkaian astabil dengan komponen utama IC 555 (ada astabil yang dibangun dari IC 4093 (schmitt trigger)).

Penghitung Digital Menggunakan 74LS90

Penghitung Digital Menggunakan 74LS90

Adalah rangkaian penghitung maju 0 s.d 9 dengan IC 74LS90 sebagai komponen utama. Jika pada kaki-kaki input IC (12, 8, 9, 11) berlogika 0, maka pada seven segment akan tampil angka 0. Rangkaian ini secara kontinu menghitung angka mulai dari 0 sampai 9, lalu kembali ke 0 dst.

Penggerak Seven Segment

Rangkaian Penggerak Seven Segment
Rangkaian ini sangat sederhana, hanya terdiri dari sebuah IC (74LS47), 7 buah resistor (150 ohm s.d 470 ohm) dan sebuah seven segment. Sangat cocok bagi siswa, mahasiswa teknik elektronika (tingkat 1), maupun hobis pemula.
Di bawah ini adalah susunan kaki pada seven segment common anoda (ca).


Angka 0 ditampilkan seven segment, jika input D (kaki 6), C (kaki 2), B (kaki 1), A (kaki 7) dihubung ke ground (jalur negatif bater). Atau dapat dikatakan secara digital D C B A = 0000.
Silahkan mencoba !

MEMBUAT LAY OUT RANGKAIAN PADA PCB DENGAN TEKNIK PEMINDAHAN TONER

Yang dimaksud teknik pemindahan toner, adalah teknik membuat PCB dengan cara memindahkan gambar lay out atas sebuah rangkaian dari kertas glosi (kertas majalah) ke PCB polos pada sisi tembaga. Gambar lay out atas rangkaian pada kertas glosi pindah ke PCB polos (sisi tembaga) menjadi lay out bawah. Sebetulnya yang berpindah adalah toner-toner yang membentuk gambar lay out atas pada kertas, karena pengaruh pemanasan.
Sedang untuk membuat lay out rangkaian membutuhkan software bantu Eagle 4.11.

Berikut ini adalah cara membuat lay out rangkaian pada PCB dengan teknik pemindahan toner :
1) Cetak lay out atas rangkaian pada kertas majalah (glosi).
2) Gunakan printer toner seperti laser jet. Printer tinta tidak dapat digunakan untuk proses ini. Jika tidak memiliki printer toner, cetak gambar di atas kertas putih, kemudian gambar difoto kopi di atas kertas majalah, atau kalender, atau kertas foto, atau plastik transparan.
3) Untuk membuat lay out atas rangkaian gunakan program bantu seperti Eagle, atau DipTrace, atau PCB Artist.
4) Potong lay out atas yang sudah dicetak pada kertas dengan ukuran tepi 3 mm.
5) Potong PCB polos seukuran lay out atas.
6) Amplas atau kikir bagian tepi PCB polos hingga halus.













Foto oleh Xaveria dan Lenny



7) Bersihkan permukaan PCB sisi tembaga dengan amplas halus di bawah keran air.













Foto oleh Xaveria dan Lenny


8) Keringkan PCB, dan siapkan setrika listrik serta alas kain atau kertas putih.
9) Letakkan PCB diatas alas kain atau kertas polos dengan sisi tembaga menghadap ke atas. Taruh potongan kertas lay out atas rangkaian di atas PCB, dengan gambar menghadap sisi tembaga PCB.
10) Lapisi bagian atas potongan kertas dengan kain atau kertas putih. Agar sewaktu disetrika, gambar pada potongan kertas (majalah) tidak menempel pada setrika.
11) Tekan setrika di atas tumpukan PCB, gambar lay out atas, dan kain (kertas putih) selama 30 detik. Ini dilakukan agar gambar menempel pada sisi tembaga PCB.














Foto oleh Xaveria dan Lenny

12) Gosok setrika hingga merata pada seluruh permukaan PCB, khususnya bagian tepi PCB selama lebih kurang 4 menit.
13) Diamkan PCB hingga termperaturnya kembali normal.













Foto oleh Xaveria dan Lenny


14) Masukkan PCB ke dalam air, rendam lebih kurang 5 menit (untuk kertas majalah); untuk bahan kertas yang lebih tebal seperti kalender atau kertas foto, perendaman lebih kurang 10 hingga 15 menit.
15) Cabut atau lepaskan kertas majalah yang menempel pada PCB. Bersihkan bagian jalur yang masih bersinggungan atau lubang kaki komponen dengan cara digosok-gosok.

Huruf LED

Huruf LED (seri 1)

LED dapat disusun menjadi sebuah huruf. Hubungan antar LED dapat dihubung secara seri ataupun paralel. Susunan LED yang ditampilkan pada gambar di bawah ini dihubung secara paralel.

Skema Huruf LED (1 huruf)

Setiap huruf LED pada kaki katoda harus dihubungkan dengan kaki kolektor transistor C1815, sedang basis transistor dihubungkan ke resistor (470R). Kaki resistor yang lain dapat dihubungkan ke Output IC 4017 (kaki 3, 2, 4, 7, 10, 1, 5, 6, 9, 11).

Lay-Out Atas Huruf LED (4 huruf)

(Lay-out ini bukan ukuran sebenarnya)

Rangkaian LED Berjalan

Rangkaian LED Berjalan

Komponen utama rangkaian ini adalah IC 4017 yang memiliki 10 keluaran (kaki 3, 2, 4, 7, 10, 1, 5, 6, 9, 11). LED akan menyala satu per satu (model dot). IC 4017 membutuhnya detak yang berasal dari rangkaian astabil.
Skema Rangkaian LED Berjalan

Kita dapat menyusun kesepuluh LED menjadi bentuk lingkaran, persegi, persegi panjang, atau bentuk hati dan lainnya sesuai keinginan kita.

MEMBUAT PAPAN NAMA DARI SUSUNAN LED (2 HURUF)

Hal-hal yang perlu diperhatikan sebelum membuat papan nama dari susunan LED,
1) Gunakan LED bening.
2) Warnai bagian atas PCB dengan warna gelap (hitam).
3) Perhatikan spesifikasi LED. Pada percobaan ini gunakan LED bening diameter 5mm
yang memancarkan warna merah, spesifikasi tegangannya sebesar 3 volt.

Cara pemasangan LED :
1) Satu huruf tersusun paling banyak 5 kolom dan 7 row.
2) Satu kolom paling banyak tersusun oleh 6 LED yang diseri.
3) Kemudian kelima kolom dihubung secara paralel.
4) Setiap kolom diberi hambatan, Rx, yang besarnya tergantung pada banyaknya LED dalam satu kolom dan tergantung juga pada jenis LED (pada percobaan ini LED yang digunakan berdiameter 5mm, bening dengan pancaran cahaya merah).
5) Pada kolom yang terdiri dari 6 LED, Rx = 330 ohm; 5 LED, Rx = 560 ohm; 4 LED, Rx=680 ohm
Ingat, ketentuan ini berlaku untuk 5 mm LED bening pancaran cahaya merah.
6) Setiap huruf diberi penguat transistor FCS9013.

Berikut adalah skema satu huruf LED.


Sedang gambar di bawah ini adalah lay out atas papan nama 2 huruf. Untuk membuat papan nama 8 huruf, tinggal disalin dari yang 2 huruf ini.


Berikut ini adalah lay out bawahnya.


Contoh susunan LED pada huruf A dan B :











Nilai Rx pada kolom pertama dan kelima (huruf A) sebesar 560 ohm, karena terdiri dari 5 LED yang tersusun seri. Rx pada kolom kedua, ketiga, dan keempat, sebesar 680 ohm karena terdiri dari 2 LED.
Rx kolom pertama huruf B, 330 ohm. Rx kolom kedua, ketiga, keempat, dan kelima sebesar 680 ohm.

Selamat mencoba ! Semoga SUKSES !
